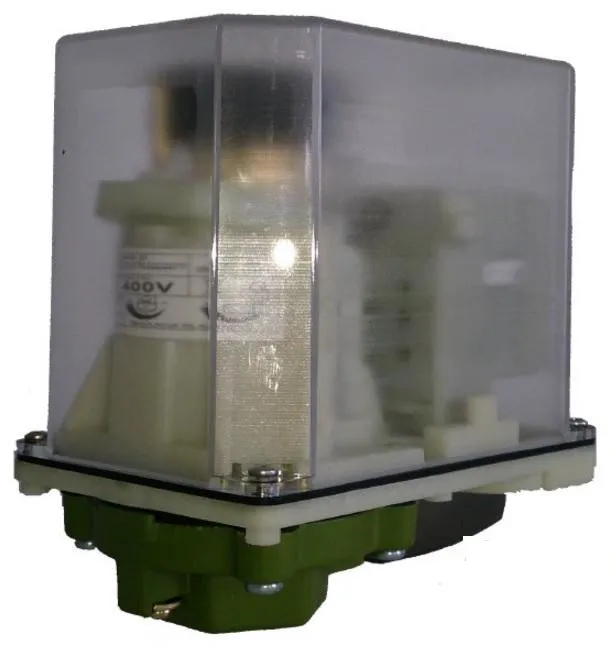

Wyłącznik ciśnieniowy CLA II 230/400V

Wyłącznik ciśnieniowy CLA II 230/400V to urządzenie przeznaczone do automatycznego sterowania pracą pomp jednofazowych oraz trójfazowych. Wyłącznik ciśnieniowy CLA II 230/400V pozwala na utrzymanie stałego ciśnienia w zbiorniku hydroforowym, automatycznie załączając i wyłączając silnik elektryczny.

Zalety wyłącznika ciśnieniowego CLA II 230/400V

• Łatwa regulacjaDzięki konstrukcji z czterema śrubami pod plastikową osłoną, ustawienie parametrów załączania i wyłączania pompy jest proste.
• Uniwersalność zasilaniaUrządzenie obsługuje zarówno silniki jednofazowe (230 V), jak i trójfazowe (400 V).
• Prosty montażStandardowe przyłącze 1/2" pozwala na szybką instalację lub wymianę wyłącznika w istniejącym systemie.

Parametry wyłącznika ciśnieniowego CLA II 230/400V w praktyce

Wyłącznik ciśnieniowy CLA II 230/400V dostarczany jest z fabrycznymi ustawieniami: załączenie pompy następuje przy 2 barach, a wyłączenie przy 4 barach. Użytkownik ma możliwość samodzielnej zmiany tych wartości, dostosowując pracę instalacji do indywidualnych potrzeb, aż do maksymalnego ciśnienia wyłączenia wynoszącego 8 bar.

Dzięki swojej konstrukcji, wyłącznik zapewnia automatyczną pracę pomp głębinowych oraz hydroforowych. Jest to rozwiązanie, które sprawdza się w instalacjach wymagających bezobsługowego sterowania, dbając o to, by w zbiorniku zawsze znajdowała się woda pod odpowiednim ciśnieniem.

Do czego sprawdzi się wyłącznik ciśnieniowy CLA II 230/400V

• automatyczne sterowanie pompami
• obsługa pomp hydroforowych
• sterowanie pompami głębinowymi
• instalacje z silnikami 230 V
• instalacje z silnikami 400 V

Jak podłączyć wyłącznik ciśnieniowy CLA II 230/400V

Montaż wyłącznika wymaga wpięcia go w układ hydrauliczny oraz podłączenia elektrycznego. Do prawidłowego działania systemu warto wykorzystać złącze 5-drożne mosiężne 1" lub złącze 5-drożne mosiężne 5/4", które pozwalają na wygodne połączenie wyłącznika, manometru oraz zbiornika. Pamiętaj o sprawdzeniu szczelności wszystkich połączeń gwintowanych.

• Kontrola ciśnieniaZainstaluj manometr do pomp i zestawów hydroforowych, aby na bieżąco monitorować ciśnienie w układzie.
• Zabezpieczenie przed cofaniem wodyW instalacji ssącej niezbędny będzie zawór zwrotny mosiężny 1/2", zawór zwrotny mosiężny 5/4" lub zawór zwrotny 6/4".

Montaż i pierwsze uruchomienie wyłącznika ciśnieniowego CLA II 230/400V

1. Przykręć wyłącznik do złącza 5-drożnego, stosując odpowiednie uszczelnienie gwintu.
2. Podłącz przewody elektryczne zgodnie ze schematem znajdującym się pod pokrywą urządzenia.
3. Zdejmij plastikową osłonę, odkręcając 4 śruby, aby uzyskać dostęp do mechanizmu regulacyjnego.
4. Ustaw pożądane ciśnienie włączenia i wyłączenia pompy.
5. Załóż osłonę i sprawdź poprawność działania układu podczas cyklu pracy pompy.
