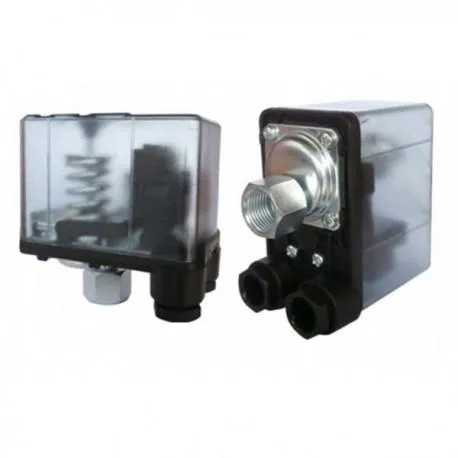

Wyłącznik ciśnieniowy LC1

Wyłącznik ciśnieniowy LC1 to urządzenie przeznaczone do automatycznego załączania i wyłączania jedno- oraz trójfazowych silników elektrycznych w instalacjach wodnych. Umożliwia precyzyjną kontrolę pracy pomp hydroforowych i pomp głębinowych w domowych systemach.

Zalety wyłącznika ciśnieniowego LC1

• Uniwersalność zasilaniaUrządzenie obsługuje zarówno jednofazowe, jak i trójfazowe silniki elektryczne, co pozwala na montaż w różnych typach instalacji.
• Fabryczna gotowość do pracyWyłącznik jest nastawiony fabrycznie na ciśnienie włączenia 2 bary i wyłączenia 4 bary, dzięki czemu nadaje się do szybkiego uruchomienia.
• Możliwość regulacjiParametry pracy można dostosować do własnych potrzeb w zakresie od 2 bar do 5 bar za pomocą śrub regulacyjnych pod pokrywą.

Parametry wyłącznika ciśnieniowego LC1 w praktyce

Prezentowany wyłącznik ciśnieniowy LC1 obsługuje silniki elektryczne o maksymalnym prądzie rozruchowym do 12 A, co odpowiada mocy jednostki wynoszącej 2,2 kW. Konstrukcja pozwala na ustawienie maksymalnego ciśnienia wyłączenia na poziomie 5 bar, podczas gdy fabrycznie urządzenie skonfigurowano na wartości 2 bar dla włączenia i 4 bar dla wyłączenia.

Standardowe przyłącze o rozmiarze 1/2 " zapewnia bezproblemowy montaż w instalacji wodnej lub bezpośrednio na zbiorniku. Sterownik dba o automatyzację pracy całego układu, eliminując potrzebę ręcznego sterowania silnikiem pompy.

Do czego sprawdzi się wyłącznik ciśnieniowy LC1

• Sterowanie pompami hydroforowymi
• Obsługa pomp głębinowych
• Instalacje z silnikami 1-fazowymi
• Instalacje z silnikami 3-fazowymi
• Automatyka w zestawach hydroforowych

Jak podłączyć wyłącznik ciśnieniowy LC1 krok po kroku?

Aby poprawnie zamontować wyłącznik ciśnieniowy LC1 do pompy lub zbiornika hydroforowego, należy dokupić wyjście mosiężne oraz odpowiednie akcesoria, takie jak złącze 5-drożne mosiężne 1" oraz manometr do pomp i zestawów hydroforowych, który pozwoli kontrolować ciśnienie w układzie.

• Demontaż pokrywyZddejmij osłonę z urządzenia, aby uzyskać dostęp do zacisków elektrycznych oraz śrub regulacyjnych.
• Podłączenie zasilaniaWewnątrz obudowy podłącz przewody zasilające oraz uziemienie zgodnie z wymaganiami instalacji.
• Montaż hydraulicznyZamontuj wyłącznik przy użyciu przyłącza 1/2 ", dbając o szczelność połączeń.

Montaż i pierwsze uruchomienie wyłącznika ciśnieniowego LC1

1. Wyłącz zasilanie elektryczne przed przystąpieniem do jakichkolwiek prac montażowych.
2. Zamontuj wyłącznik na instalacji lub zbiorniku, wykorzystując przyłącze 1/2 ".
3. Podłącz przewody zasilające i uziemienie pod pokrywą urządzenia.
4. Skontroluj ciśnienie za pomocą manometru i w razie potrzeby wyreguluj długą śrubę z dużą sprężyną (odpowiedzialną za ciśnienie załączania) oraz małą śrubę (odpowiadającą za różnicę ciśnień).

Wyłącznik ciśnieniowy LC1 — najczęściej zadawane pytania
