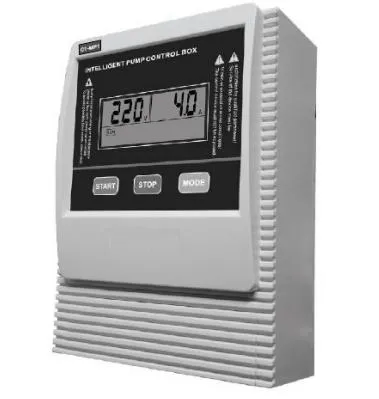

Elektroniczne zabezpieczenie SMART 1 230V

Elektroniczne zabezpieczenie SMART 1 230V to zaawansowane urządzenie łączące ochronę jednofazowego silnika pompy z automatycznym sterowaniem zależnym od poziomu wody lub ciśnienia. Ten model skutecznie chroni instalację przed skutkami suchobiegu, przeciążenia, zwarcia oraz skoków napięcia.

• Pełna ochrona silnika 230 VUrządzenie kontroluje pracę jednofazowego napędu i reaguje na skoki napięcia, za niskie lub za wysokie wartości, zwarcie oraz przeciążenie.
• Zestaw sond w komplecieW zestawie znajdują się trzy przewody sond o długości 90 cm, 110 cm oraz 150 cm, z możliwością przedłużenia łącznie do 200 m.
• Współpraca z hydroforemSterownik może współpracować z wyłącznikiem ciśnieniowym w zestawie hydroforowym, sterując pracą pompy na podstawie ciśnienia w sieci.
• Automatyzacja przelewania cieczyUkład pozwala kontrolować zarówno ujęcie, z którego pobierana jest woda, jak i napełniany zbiornik docelowy za pomocą sond poziomu lub pływaka.

Parametry elektronicznego zabezpieczenia SMART 1 230V w praktyce

Urządzenie zostało zaprojektowane do pracy z jednofazowymi instalacjami zasilanymi prądem o napięciu 230 V i częstotliwości 50 Hz. Sterownik dba o bezpieczeństwo napędu, monitorując kluczowe parametry elektryczne i stan medium w ujęciu lub zbiorniku. Progi odcięcia dla napięcia wynoszą 175 V dla wartości zbyt niskiej oraz 253 V dla zbyt wysokiej, co pozwala natychmiast odciąć zasilanie w razie wahań w sieci.

Czas reakcji układu zależy od rodzaju wykrytego zdarzenia. Na suchobieg sterownik reaguje po 6 sekundach, a próbę automatycznego wznowienia pracy podejmuje po 30 minutach od ustąpienia awarii. W przypadku zwarcia reakcja następuje w czasie krótszym niż 0,1 sekundy, natomiast przekroczenie bezpiecznego zakresu napięcia powoduje zatrzymanie pompy w czasie krótszym niż 5 sekund. Obudowa urządzenia posiada stopień ochrony IP22 i jest przystosowana do pionowego ustawienia.

Do czego sprawdzi się elektroniczne zabezpieczenie SMART 1 230V

• Ochrona pomp jednofazowych
• Sterowanie poziomem wody w zbiorniku
• Zarządzanie ujęciem cieczy
• Praca z wyłącznikiem ciśnieniowym
• Automatyka w zestawach hydroforowych
• Zabezpieczenie przed suchobiegiem

Jak podłączyć elektroniczne zabezpieczenie SMART 1 230V do instalacji?

Montaż urządzenia wymaga poprawnego wpięcia w instalację elektryczną oraz podłączenia sond lub elementów pomiarowych. Sterownik współpracuje z wyłącznikiem ciśnieniowym LC1 oraz może być stosowany w systemach zawierających zbiorniki hydroforowe. Do prawidłowego spięcia układu hydrauliczo-elektrycznego przydadzą się także złącze 5-drożne mosiężne 1" oraz manometr do pomp i zestawów hydroforowych.

• Krok 1: Zamontuj sterownik w pionowej pozycji, dbając o stabilne przymocowanie i ochronę przed wilgocią.
• Krok 2: Podłącz zasilanie jednofazowe 230 V oraz przewody silnika pompy zgodnie z opisem zacisków.
• Krok 3: Wprowadź do ujęcia lub zbiornika dołączone sondy poziomu wody, pamiętając o możliwości ich przedłużenia.
• Krok 4: W systemach ciśnieniowych połącz sterownik z wyłącznikiem ciśnieniowym oraz sprawdź szczelność wszystkich połączeń.

Montaż i pierwsze uruchomienie elektronicznego zabezpieczenia SMART 1 230V

1. Przed rozpoczęciem prac montażowych wyłącz zasilanie elektryczne w głównej rozdzielnicy, aby zapewnić pełne bezpieczeństwo.
2. Umieść sterownik w suchym miejscu w pozycji pionowej, zgodnie z wymogiem konstrukcyjnym obudowy IP22.
3. Podłącz przewody sond poziomu (czerwony o długości 90 cm, żółty 110 cm oraz niebieski 150 cm) na odpowiednich głębokościach.
4. Skonfiguruj połączenia z silnikiem pompy jednofazowej oraz opcjonalnym wyłącznikiem ciśnieniowym.
5. Włącz zasilanie i przetestuj reakcję układu na brak wody oraz skoki napięcia.
