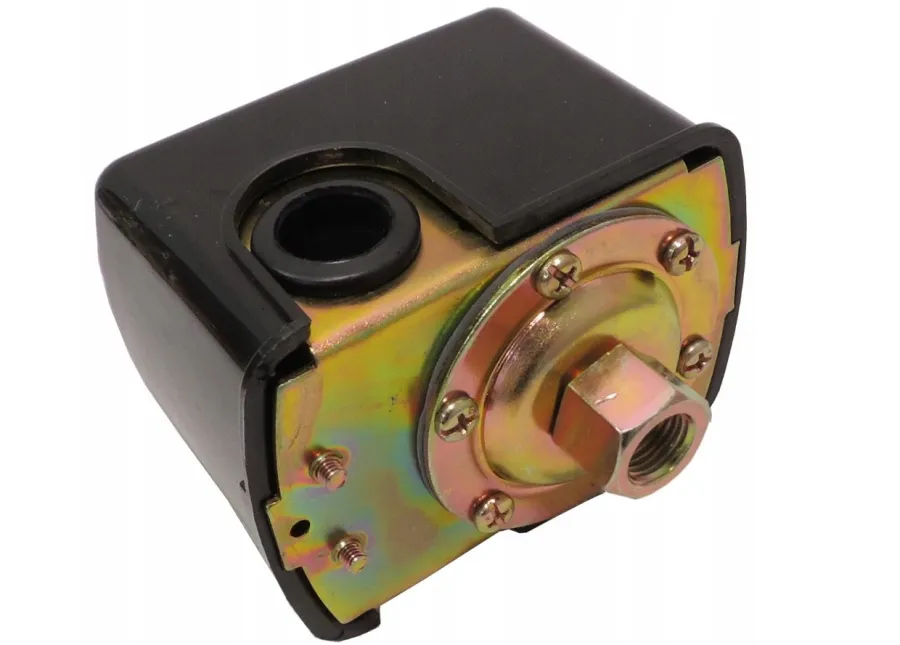

Wyłącznik ciśnieniowy 230V / 400V

Wyłącznik ciśnieniowy 230V / 400V to podstawowy element automatyki, który odpowiada za sterowanie pracą pompy w domowych instalacjach wodociągowych. Urządzenie zapewnia automatyczne załączanie i wyłączanie silników jedno- oraz trójfazowych w zestawach hydroforowych.

Zalety wyłącznika ciśnieniowego 230V / 400V

• Uniwersalność zastosowańWyłącznik obsługuje zarówno silniki jednofazowe, jak i trójfazowe, co pozwala na jego montaż w większości popularnych zestawów hydroforowych.
• Możliwość regulacjiFabryczne ustawienia ciśnienia włączenia 2 bary i wyłączenia 4 bary można dostosować do indywidualnych potrzeb instalacji, aż do maksymalnej wartości 8 bar.
• Łatwy montażDzięki standardowemu przyłączu 1/4" wymiana lub instalacja urządzenia w układzie hydraulicznym nie sprawia trudności.

Parametry wyłącznika ciśnieniowego 230V / 400V w praktyce

Wyłącznik ciśnieniowy 230V / 400V jest kluczowym komponentem odpowiadającym za utrzymanie odpowiedniego ciśnienia w instalacji. Dzięki maksymalnemu prądowi rozruchowemu wynoszącemu 12 A, urządzenie może efektywnie współpracować z silnikami trójfazowymi o mocy do 2,2 kW.

Fabryczna nastawa 2-4 bary oznacza, że pompa uruchomi się automatycznie, gdy ciśnienie w układzie spadnie do 2 barów, i wyłączy się po osiągnięciu 4 barów. Użytkownik ma możliwość zmiany tych parametrów, co pozwala na precyzyjne dopasowanie pracy systemu do wydajności źródła wody oraz wymagań odbiorników w domu.

Do czego sprawdzi się wyłącznik ciśnieniowy 230V / 400V

• automatyzacja pomp hydroforowych
• sterowanie pompami głębinowymi
• zestawy hydroforowe jednofazowe
• układy z silnikami trójfazowymi

Jak podłączyć wyłącznik ciśnieniowy 230V / 400V?

Montaż wyłącznika wymaga wpięcia go w instalację hydrauliczną, najczęściej przy użyciu złącza 5-drożnego mosiężnego 1" lub złącza 5-drożnego mosiężnego 5/4". Do poprawnego działania układu niezbędne jest również zastosowanie manometru do pomp i zestawów hydroforowych, który pozwoli na bieżąco kontrolować ciśnienie w instalacji.

• Szczelność połączeńDo uszczelnienia gwintów przyłącza 1/4" warto wykorzystać odpowiednie taśmy teflonowe lub pakuły.
• Zabezpieczenie przed cofaniem wodyW instalacji ssącej należy zamontować zawór zwrotny mosiężny 1/2" lub większy, dobrany do średnicy rury, aby utrzymać słup wody w przewodzie.

Montaż i pierwsze uruchomienie wyłącznika ciśnieniowego 230V / 400V

1. Przykręć wyłącznik do złącza 5-drożnego, dbając o szczelność połączenia gwintowego.
2. Podłącz przewody elektryczne zgodnie ze schematem producenta, upewniając się, że zasilanie jest odłączone.
3. Po montażu sprawdź szczelność układu hydraulicznego pod ciśnieniem.
4. Uruchom pompę i obserwuj wskazania manometru, aby upewnić się, że wyłącznik załącza i wyłącza silnik przy założonych wartościach ciśnienia.
